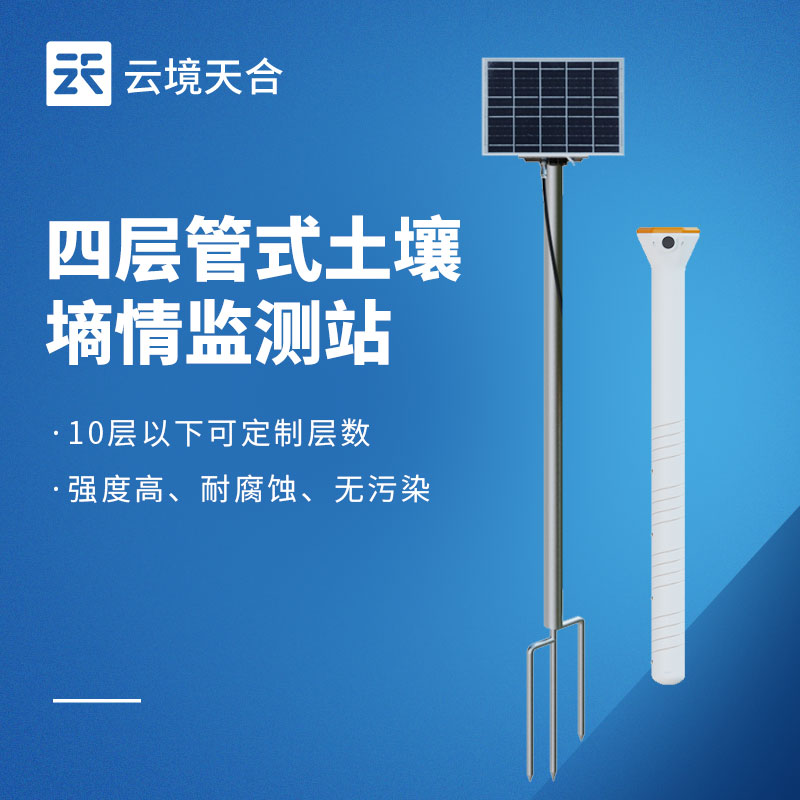

在智慧农业规；⒄菇讨，土壤剖面温湿度、盐分电导率是指导精准灌溉、作物种植、农田旱涝预警的核心基础数据。传统单点土壤传感器仅能采集单一土层数据，无法完整反映土壤垂直剖面墒情分布，人工采样检测效率低、数据滞后。TH-GTS4管式土壤监测站为分层土壤环境在线监测专用设备，单支传感器可同步采集多层土壤温度、湿度、电导率数据，搭配太阳能自主供电系统，适配野外长期无人值守监测，广泛应用于智慧大棚、果园、高标准农田、灌区节水管控等农业场景。

一、核心产品优势与特点

1. 多层一体化剖面监测单根管式传感器集成多层独立传感单元，标配 4 层监测点位，10 层以内可按需定制，最大监测深度 1 米以内；每一层均可独立输出温度、湿度、电导率三组参数，完整还原浅层至深层土壤墒情变化，弥补单点监测数据片面的缺陷。

2. 低功耗野外长效运行整机传感器功耗低至 0.26W，搭配 8W 太阳能板与 5000mAh 大容量锂电池，无需外接市电，满足田间连续阴雨天长时间在线监测需求。

3. 螺旋电极降低测量误差设备采用自主研发螺旋式测量电极，埋设时与土壤贴合紧密，有效减少土体与探头间空气间隙，稳定测算区域平均含水率，提升数据一致性。

4. 高耐久防护结构传感器外壳选用进口 PC 材质，机械强度高、耐腐蚀、无环境污染；整机防水等级 IP67，可长期埋置于地下土壤，抵御雨水、泥水侵蚀。

5. 标准化通讯易对接采用 RS485 总线传输，兼容 Modbus RTU 通用协议，可直接对接农业物联网平台、灌区自动化控制系统，便于批量组网管理。

二、详细技术参数

供电与通讯参数

• 太阳能板功率：8W，标准工作电压 DC5V

• 内置锂电池：5000mAh

• 传感器供电：DC12V，工作电流 22mA，功耗 0.26W

• 启动响应时间：60S

• 通讯方式：RS485 Modbus RTU

• 监测层数：标配 4 层，10 层以内支持定制

土壤测量参数表

测量原理

依托土壤介电常数检测原理建立数学计算模型，通过螺旋电极采集土体介电信号，换算得到土壤体积含水率，同步采集温度与电导率数值，测量稳定、抗土壤杂质干扰能力强。

三、标准化安装工艺

设备提供钻孔法、掩埋法两种施工方案，以钻孔法为标准安装流程：

1. 使用取土钻垂直打孔，慢速旋转避免孔洞歪斜，反复取土修整孔道，直至孔深匹配传感器安装刻度；

2. 筛选土壤去除石子、植物根系，加水搅拌至芝麻酱粘稠度泥浆；

3. 泥浆填充孔洞 1/2 高度，缓慢放入传感器，顺时针匀速下压，全程禁止上拔设备，避免气泡留存；

4. 设备到位后溢出泥浆填充缝隙，清理探头周边 3cm 多余覆土，保障土壤水分正常下渗。

掩埋法施工逻辑与钻孔法一致，仅通过镐刨土坑替代钻孔作业。

四、设备使用规范注意事项

1. 安装前完整阅读设备说明书，严格遵循施工步骤；

2. 多设备组网时，传感器间距需保持 3 米以上；

3. 探头周边 3 米范围内禁止布设电磁线缆、强磁设备，防止数据失真或设备损坏；

4. 设备不可超量程使用，避开强酸强碱、油污、重金属污染区域；

5. 仅用于土壤环境监测，禁止浸入水体、砂石等其他介质检测；

6. 安装场地无持续强振动，设备不得承受外力撞击、挤压；

7. 严禁私自拆解传感器，违规拆卸将终止售后保障服务。

五、应用场景

管式土壤墒情监测站依托分层精准监测、太阳能免布线、低功耗长效运行、适配各类土质等优势，是现代化智慧农业核心监测设备，可用于设施大棚果蔬种植、山地果园水肥管理、农田灌区节水灌溉、水土保持生态监测、农业科研土壤试验等场景，依靠多层土壤墒情数据实现按需供水、精准施肥，减少水资源浪费，提升农作物产出质量。

如需获取完整技术参数、安装方案、合规资质资料、项目专属报价，欢迎咨询 云境LETOU乐投 专业团队，一对一为您定制整体解决方案。
